ماشین پر کردن آفت کش ماشین پر کردن گرانش خطی با رابط رابط انسان برای کنترل کاربر دوستانه

CDP-12E میکروکامپیوترIn-lineAnti-corrosionGravity FillingMachine

مقدمه

دستگاه پرکن ثقلی خطی ضد خوردگی میکروکامپیوتر CDP-12E برای پر کردن مواد با سیالیت خوب مناسب است. کل دستگاه دارای ساختار خطی است. این دستگاه از اصل پر کردن حجمی با حفظ سطح مایع ثابت (سرعت ثابت) و حالت زمان‌بندی استفاده می‌کند و پر کردن دقیق را محقق می‌سازد. کنترل PLC، رابط انسان و ماشین لمسی، عملکرد آسان و بصری کل دستگاه.

پارامترهای فنی

تجهیزات الکتریکی

ردیف	نام	برند
1	CPU	اشنایدر
2	صفحه لمسی	اشنایدر
3	مبدل فرکانس	اشنایدر
4	فتوالکتریک شمارنده	SICK
5	منبع تغذیه سوئیچینگ	اشنایدر
6	سوئیچ فشار	SMC
7	سیلندر	FTEC
8	شیر برقی	FTEC
9	دکمه	اشنایدر
10	چراغ هشدار	اشنایدر
11	کلید قطع کن	اشنایدر

فرآیند کار

ویژگی‌های پیشرفته

1. عملکرد ضد خوردگی خوب، مناسب برای پر کردن خودکار مایعات خورنده با سیالیت خوب.

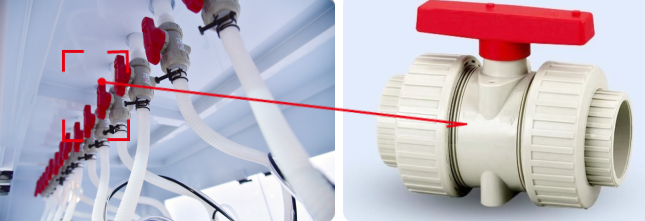

1.1. قاب خارجی، جعبه مواد، لوله تغذیه، قاب انتقال، سر پرکن، سنسور سطح مایع، شیر، نشیمنگاه نگهدارنده تیغه و غیره از مواد PP ضد خوردگی با عملکرد ضد خوردگی خوب ساخته شده‌اند.

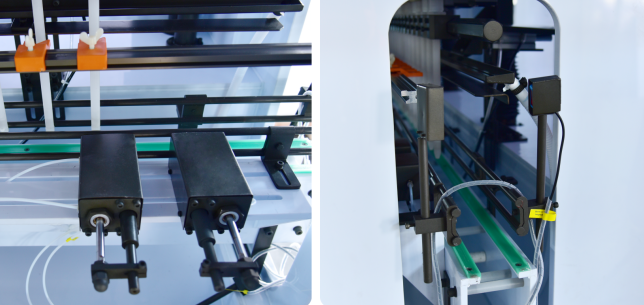

1.2. مخزن تجمع مایع، بلوک سیلندر تیغه، قطعات انتقال محرک، قطعات بالابر سر پرکن، براکت فتوالکتریک، لوله نخ‌کشی، لوله اگزوز با پوشش تفلون اسپری، عملکرد ضد خوردگی.

2.
طراحی جعبه الکتریکی مستقل، درب شیشه‌ای سکوریت برای آب‌بندی بدنه دستگاه، سیستم اگزوز هوا در بالای سر پرکن، رابط آن می‌تواند به سیستم هوای القایی کارخانه متصل شود تا گازهای زائد تولید شده در طول فرآیند پر کردن را تخلیه کند که ایمن‌تر و سازگارتر با محیط زیست است.

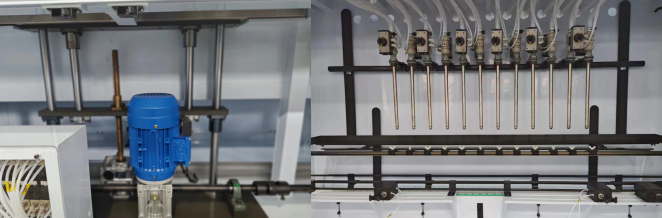

3. سر پرکن از روش پر کردن غوطه‌وری سیلندر هوا استفاده می‌کند که می‌تواند کف مواد کف‌زا را کاهش دهد و از آلودگی دهانه بطری ناشی از سرریز شدن مواد جلوگیری کند.

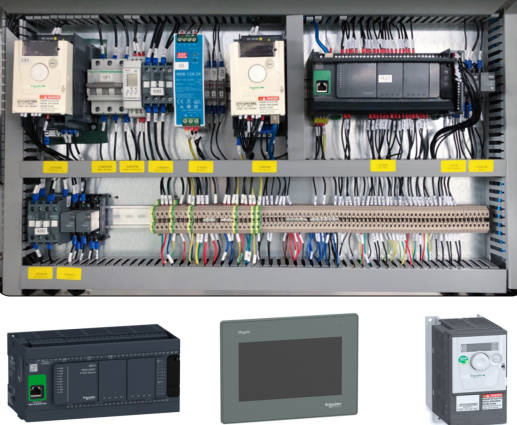

4. سیستم کنترل الکتریکی از پیکربندی اشنایدر استفاده می‌کند، سیستم کنترل الکتریکی یکپارچه، پایدارتر و قابل اعتمادتر، ایمن و سبز، مصرف انرژی کم.

5. نام نای و علامت فتوالکتریک روی تجهیزات، که برای نگهداری و تعمیرات راحت است.

6.سیستم تشخیص هوشمند چند کاناله

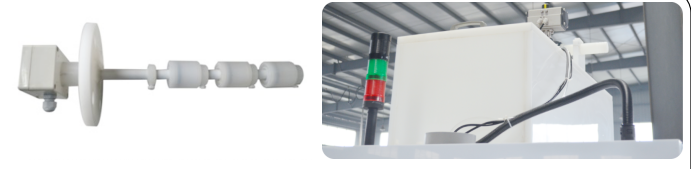

6.1. علاوه بر کنترل سطح مایع کاری عادی، دستگاه‌های تشخیص سطح بالا و پایین و هشدار صوتی و نوری برای جلوگیری از سطح مایع غیرعادی اضافه شده است.

6.2. فشار هوای SMC ژاپن تست می‌شود. هنگامی که فشار هوا کمتر از مقدار تنظیم شده باشد، تجهیزات هشدار داده و به طور خودکار متوقف می‌شوند.
