20 بطری/دقيقه دستگاه برچسب گذاری بطری گرد Inkjet Coding Bottle Cap سیستم بازرسی بصری

20 بطری/ دقیقه بطری گرد، برچسب بطری، کد گذاری جوهر، سیستم بازرسی بصری کف بطری

1مقدمه

این سیستم از بینایی ماشین برای تشخیص برچسب های اطراف بطری استفاده می کند، از جمله تشخیص کد های QR، تشخیص بارکد، شناسایی کد، کیفیت برچسب گذاری (مانند: کج، منحرف،اینکه آیا برچسب وجود دارد، و غیره) ، و برچسب های بطری را تشخیص می دهد محصولات با کیفیت پایین ثبت می شوند و سپس حذف می شوند.این سیستم همچنین شامل تشخیص انحراف کاپ بطری نسبت به بدن بطری است.، و به صورت بصری هدایت می کند که کف بطری که به وضوح منحرف است رد شود.و بطری هایی که به وضوح محکم محکم نشده اند رد می شوند..

2.پارامترهای فنی

3.پیکربندی سخت افزار

3.1 4 دوربین های رنگی 200W، دوربین های خاکستری 1200W، سرعت گرفتن 30 فریم، روش ارتباطات دوربین GigE

3.21 مجموعه ای از نرم افزارهای دید دوربین های صنعتی با مجوز توسعه و کاربرد

3.35 کابل هاي صنعتي اترنت

3.4 لنز دوربین صنعتی با وضوح 200W5 پیکسل

3.5 1 مجموعه کنترل کننده منبع نور و 5 مجموعه منبع نور.

4.پیکربندی نرم افزار

4.1 پروژه آزمایش شامل تمام الزامات آزمایش است.

4.2 مجوزهای توسعه نرم افزار پردازش تصویر و برنامه های کاربردی بر روی کامپیوترهای صنعتی مشخص شده توسط مشتری نصب می شوند.

4.3 سیستم نرم افزاری پردازش تصویر که بر اساس زبان های سطح بالا توسعه یافته است دارای عملکردهای چند کاری است.مشتری فقط نیاز به تغییر مدل محصول دارد و سیستم به طور خودکار بدون نیاز به توسعه ثانویه تغییر می کند..

4.4 چرخه تشخیص یک محصول واحد کمتر از 0.5 ثانیه است.

5.فرآیند الگوریتم چشم انداز

6.مزیت تجهیزات

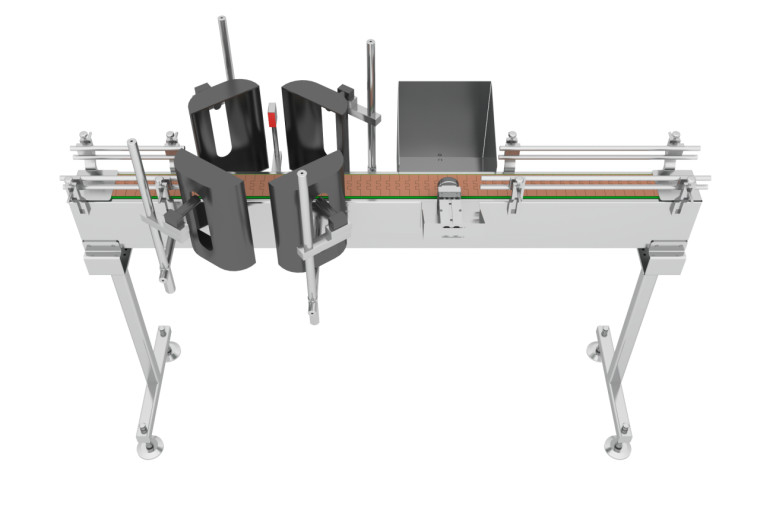

6.1 چهار دوربین در فواصل 90 درجه قرار دارند تا تصویر 360 درجه ای پایدار و کامل از برچسب بطری را تضمین کنند.

6.2 منبع نوری قوس دار که به ویژه برای برچسب های استوانه ای طراحی شده است می تواند ثبات روشنایی تصویر را بهبود بخشد.

6.3 فعال سازی همزمان چهار منبع نور، استروب غیرمستقیم و دریافت تصویر غیرمستقیم، اجتناب از پیچیدگی و عدم ثبات منطق فعال سازی غیرمستقیم،در حالی که کاهش تداخل متقابل بین منابع نور و بهبود کیفیت تصویربرداری.

6.4 دوربین و منبع نور به صورت هم محوری نصب می شوند و به صورت یکپارچه بر روی یک قاب تنظیم قابل تنظیم ارتفاع نصب می شوند.قاب تنظیم دارای نشانه های لیزر یا حکمرانی برای تسهیل تنظیم دقیق ارتفاع سیستم بینایی برای بطری های ارتفاع مختلف است.
