سیستم بازرسی بصری جهت بدنه و دهانه بطری

سیستم بازرسی بصری بدن و جهت گیری دهان بطری

1.مقدمه

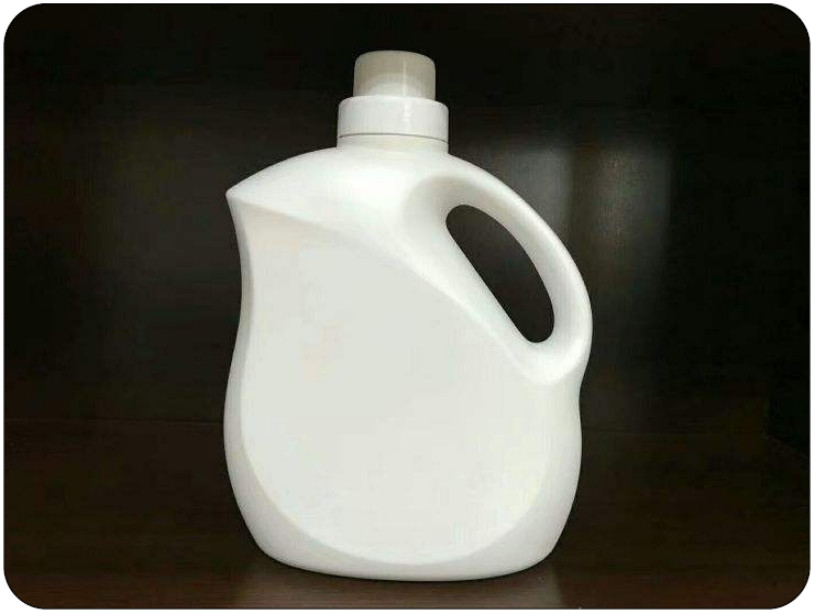

این پروژه عمدتاً بازرسی بصری از بطری های صاف و جهت گیری دهان بطری را اجرا می کند و بر اساس نتایج بازرسی تعیین می کند که آیا بطری نیاز به چرخش دارد یا خیر.

2. Sطراحی سیستم

تشخیص بدن بطری و جهت دهان بطری ساده تر از سایر جنبه های تشخیص است.سیستم بصری در طرف خط حمل بطری نصب شده است تا جهت گیری بطری را تشخیص دهدجهت دهان بطری و جهت بطری در رابطه ثابت هستند، یعنی بطری ها به طور همزمان تشخیص داده می شوند.

3.پیکربندی نرم افزار

• پروژه آزمایش شامل تمام الزامات آزمایش است.
• توسعه نرم افزار پردازش تصویر و مجوز برنامه بر روی کامپیوتر صنعتی تعیین شده مشتری نصب شده است.
• پروتکل ارتباطات: TCP/IP با نرم افزار کنترل سیستم ارتباط برقرار می کند.
• سیستم نرم افزاری پردازش تصویر که بر اساس زبان های سطح بالا توسعه یافته است دارای عملکردهای چند کاری است.مشتری فقط نیاز به تغییر مدل محصول دارد و سیستم به طور خودکار بدون نیاز به توسعه ثانویه تغییر می کند.;
• چرخه تشخیص و پردازش هر عکس گرفته شده توسط یک دوربین واحد کمتر از 200ms است.

4.پیکربندی سخت افزار

Cآمرا:باسلر، 2 میلیون پیکسل، دوربین جهانی سیاه و سفید

لنز:کامپيوتر، فاصله فوکسي 8 ميلي متر، رزولوشن 2 ميليون

Lمنبع:کانستار، منبع نور سطحی
