محل منبع:
چین
نام تجاری:
JWIM
شماره مدل:
CC300-2
CC300-2 ماشین پر کردن با وزن ثابت
1.مقدمه
CC300-2 دستگاه پر کردن با وزن مقدار ثابت، وزن را برای نظارت بر مقدار پر کردن فعلی در زمان واقعی و بازخورد به کنترل کننده اتخاذ می کند.که سیگنال های کنترل پر کردن سریع و آهسته را با توجه به داده های تنظیم شده برای رسیدن به پر کردن سریع و دقیق ظروف بزرگ تولید می کند.می تواند نیازهای انواع پر کردن خودکار مایع را هم با و هم بدون فوم برآورده کند.
2.اطلاعات پر کردن مخزن
درام های فولادی کوچک باز/بند شده GB/T325.5-2015
طبل های پلاستیکی نوع BGB18191-2008
3.پارامترهای فنی
| 1 | قطر باز شدن مخزن | Φ55-65mm |
| 2 | قطر مخزن |
به جدول اطلاعات ظرف پر کردن مراجعه کنید. * می تواند سفارشی سازی را بپذیرد. |
| 3 | محدوده پر کردن |
200 لیتر
|
| 4 | ارزش تقسیم | 100 گرم |
| 5 | دقت پر کردن |
± 0.1% *1
|
| 6 | ظرفیت |
۳۵-۴۵ طبل/ساعت ((۲۰۰ لیتر) *۲
|
| 7 | ارتفاع تغذیه محصول | ۲۴۲۵ میلی متر |
| 8 | دقيقه قطر باز | ≥Φ55mm |
| 9 | فشار هوا | 0.6-0.8MPa |
| 10 | منبع برق | ۳۸۰ ولت ۵۰ هرتز/۱٫۷ کیلو وات |
| 11 | ابعاد بیرونی | 1800×1760×3255mm (L×W×H) |
| 12 | وزن | حدود 1000 کيلوگرم |
*1 دقت مشخص شده دقت آزمایش آب قبل از خروج تجهیزات از کارخانه است.
دقت واقعی پر کردن با توجه به تأثیر لزوم مواد مشتری، درجه حرارت، ثبات فشار ورودی و سایر شرایط زمینه متفاوت است.
*2 ظرفیت مشخص شده بر اساس ظرفیت آزمایش با آب قبل از خروج تجهیزات از کارخانه است.
سرعت واقعی پر کردن به دلیل فشار لوله ورودی و سرعت جریان در محل مشتری است.
لزوم مواد و فاکتورهای فوم متفاوت است.تفاوت در الزامات پیکربندی مانند پر کردن سطح و زیر سطح و پر کردن پایین نیز بر ظرفیت تولید واقعی تأثیر می گذارد.
4تخصیص
| نه، نه | نام | برند |
| 1 | سیستم وزن | متلر توليدو |
| 2 | PLC | شنایدر |
| 3 | HMI | شنایدر |
| 4 | اینورتر | شنایدر |
| 5 | حسگر شمارش | بیمار |
| 6 | سوئیچ نزدیکی | شنایدر |
| 7 | فشار سنج | SMC |
| 8 | سیلندر | TAC هوایی |
| 9 | دریچه سولینوئید | FTEC |
| 10 | دکمه | شنایدر |
| 11 | چراغ هشدار | شنایدر |
| 12 | قطع کننده مدار | شنایدر |
5.Wفرآیند کار
قرار دادن دستي درام→خرید دستي کلاه→تغذيه اتوماتيک با طبل→جستجوی اتوماتیک دهان→پر کردن اتوماتیک→تخلیه درام→پوشش دستی
6ویژگی ها
6.1دو بشکه خالی به عنوان یک واحد وارد ماشین پرکننده می شوند. بشکه ها توسط رولر قرار می گیرند، نوزل پر کردن به طور خودکار به باز شدن بشکه هدف قرار می گیرد، نوزل پر کردن به پایین می رود، پر کردن سریع و آهسته،دریچه پر کردن خاموش، نوزل پس از پر کردن، بشکه پر شده خارج می شود و وارد بشکه خالی می شود.
6.2دقت بالا: پر کردن وزن (US Mettler Toledo Weighing Sensor) برای اطمینان از دقت بالای پر کردن.

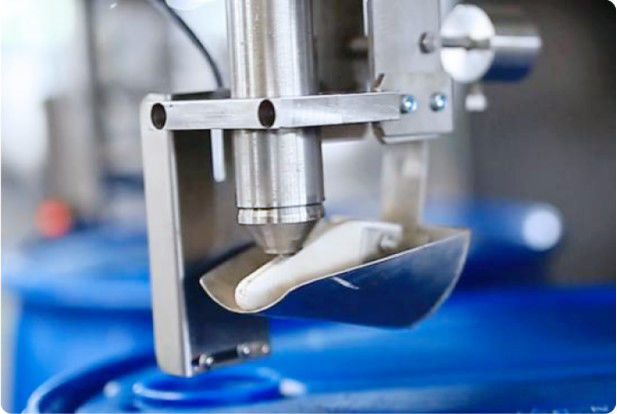

6.3سر پر کردن مجهز به یک فنجان مایع چرخش است.لیوان مایع مواد باقیمانده را بر روی سر پرکننده جمع می کند تا از نشت محصول و آلوده شدن ظروف جلوگیری شود..
6.4دریچه پر کردن سریع و آهسته برای اطمینان از دقت پر کردن بدون تأثیر بر سرعت کلی پر کردن پذیرفته شده است. با مکانیسم غوطه ور شدن نوزل پر کردن ، می تواند در سطح مایع یا زیر آن پر شود,مناسب برای پر کردن محصولات بدون فوم یا فوم کمی.
6.5 استفاده از مکانیسم میله اتصال که توسط دو سیلندر در هر دو طرف هدایت می شود برای دستیابی به جداسازی و مسدود کردن بشکهای خالی، اطمینان از موقعیت دقیق تر و محکم تر.وقتی ماشین پر کردن کامل شده و بشکه پر به ایستگاه بعدی منتقل می شود، بطری مسدود کننده درام عقب می افتد و بشکه خالی وارد ماشین پر کردن می شود.
6.6 درب کشویی اتوماتیک: سطل خالی به صورت دستی بر روی رول تغذیه قرار می گیرد. هنگامی که سنسور فوتو الکتریکی وجود یک سطل را تشخیص می دهد،درب کشویی به طور خودکار باز می شود و سطل خالی را به ایستگاه جستجوی دهان خودکار حمل می کند. (این تابع اختیاری است)
6.7 دستگاه از سیستم کنترل فرانسه اشنایدر برای کنترل ثبات کار استفاده می کند. در همین حال، سیستم کنترل با مصرف انرژی کم است.در مقایسه با مارک های مختلفی که توسط تولیدکنندگان دیگر استفاده می شود، فرانسه سیستم کنترل شنایدر دارای سطح بالایی از حفاظت، قابلیت اطمینان پایدار و سطح ایمنی، عمر، به خصوص در ارتقاء پیگیری از مطابقت مزایای بیشتر است.
7پشتیبانی و خدمات:
پشتیبانی فنی و خدمات ما برای ماشین پر کردن آفت کش طراحی شده است تا جامع ترین کمک را برای مشتریان ما ارائه دهد.تیم ما از مهندسان و تکنسین های باتجربه در دسترس برای ارائه کمک با نصبخدمات تعمیرات، تعمیرات و تعمیرات.
ما آموزش های داخلی در مورد کار و نگهداری ماشین را ارائه می دهیم تا اطمینان حاصل شود که مشتریان ما می توانند بیشترین بهره را از خرید خود بگیرند.ما از طریق وب سایت ما پشتیبانی آنلاین را ارائه می دهیم، که شامل سوالات متداول، دستورالعمل های محصول و سایر منابع مفید است.
اگه تاحالا سوالي در مورد دستگاه پر کردن آفت کشيدون داشتيد، تيم ما از کارشناسان در دسترس هستند تا به شما کمک کنند.و ما تلاش می کنیم تا بهترین پشتیبانی فنی و خدمات ممکن را ارائه دهیم.
8بسته بندی و حمل:
دستگاه پر کردن آفت کش به طور ایمن در یک جعبه کارتونی بسته بندی می شود تا در طول حمل و نقل از آن محافظت شود. ما از یک حامل قابل اعتماد برای ارسال محصول به آدرس مشتری استفاده خواهیم کرد.
9سوالات متداول:
